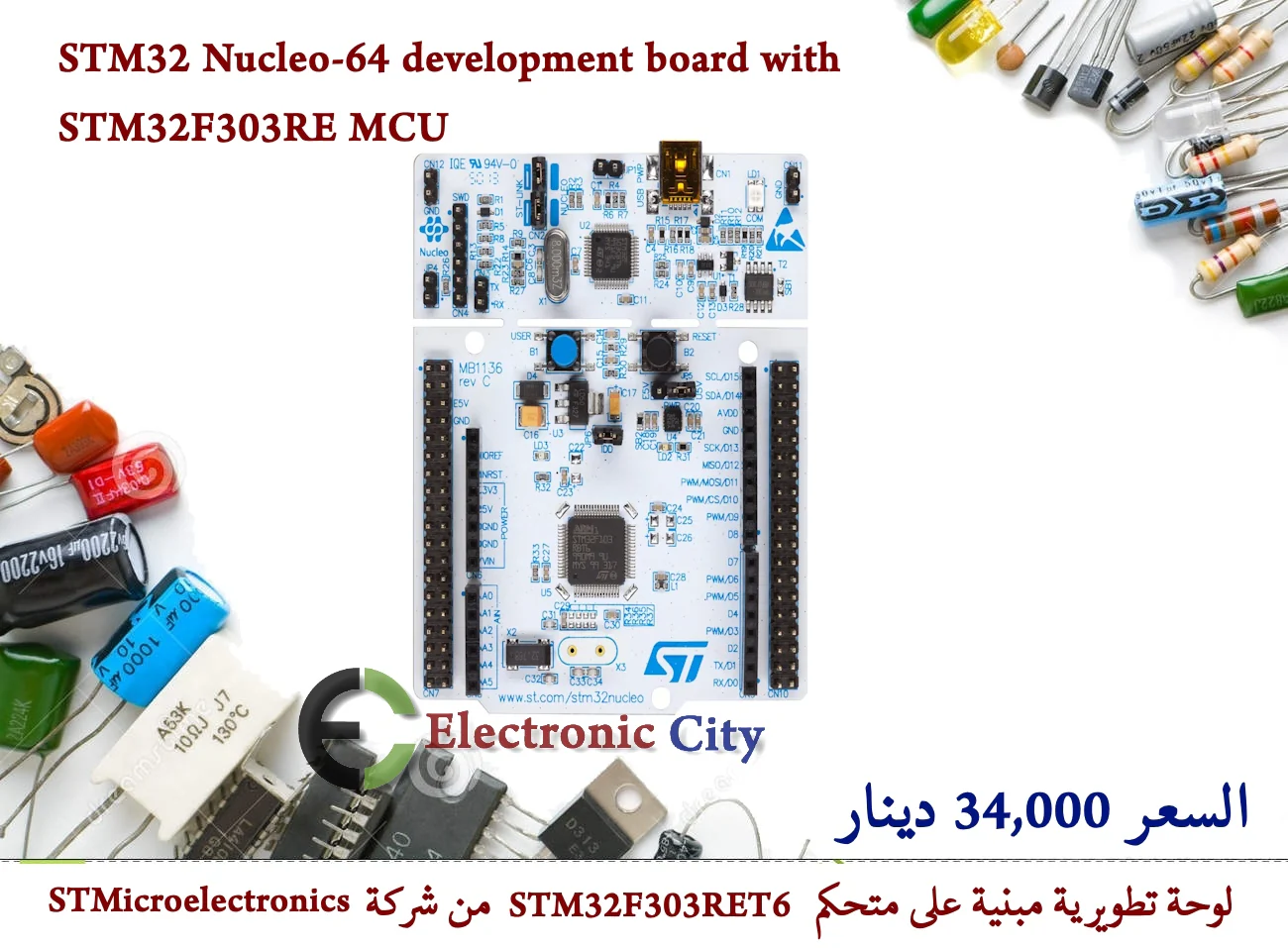

STM32 Nucleo-64 development board with STM32F303RE MCU

تُعد لوحة
NUCLEO-F303RE من STMicroelectronics منصة تطوير مرنة وبأسعار معقولة مصممة لبناء النماذج الأولية باستخدام المتحكم الدقيق STM32F303RE، الذي يتميز بنواة ARM Cortex-M4 ومعالج FPU.
المواصفات الرئيسية
تعتمد اللوحة على المتحكم الدقيق STM32F303RET6، وتتضمن الميزات التالية وفقًا لشركة STMicroelectronics:

    المعالج الأساسي: وحدة معالجة مركزية ARM 32 بت Cortex-M4 مع وحدة فاصلة عائمة (FPU) وتعليمات معالجة الإشارات الرقمية (DSP).
    التردد الأقصى لوحدة المعالجة المركزية: 72 ميجاهرتز.
    الذاكرة: 512 كيلوبايت من ذاكرة Flash و 80 كيلوبايت من ذاكرة SRAM.
    المنافذ: واجهات متعددة تشمل أربعة SPIs وثلاثة I²Cs وخمسة USARTs/UARTs ومنفذ USB 2.0 كامل السرعة وCAN.
    الأجهزة الطرفية التناظرية: أربعة محولات تناظرية رقمية (ADC) بدقة 12 بت ومحولي رقمي تناظري (DAC) بدقة 12 بت.

ميزات اللوحة
تم تصميم NUCLEO-F303RE لتكون سهلة الاستخدام وقابلة للتوسيع:

    مصحح/مبرمج مدمج: تتضمن مصححًا/مبرمجًا مدمجًا من نوع ST-LINK/V2-1 مع موصل SWD (Serial Wire Debug)، مما يلغي الحاجة إلى مسبار خارجي.
    التوصيل: تحتوي على موصلات تمديد Arduino Uno V3 وST morpho، مما يوفر وصولاً كاملاً لجميع مداخل ومخارج STM32 لتسهيل التوسع باستخدام الدروع المختلفة.
    مرونة مصدر الطاقة: يمكن تشغيل اللوحة عبر ناقل USB VBUS الخاص بـ ST-LINK (5 فولت) أو مصادر خارجية (3.3 فولت، 5 فولت، 7-12 فولت).
    المؤشرات والأزرار: تتضمن مؤشر LED للمستخدم، ومؤشر LED لاتصال USB، ومؤشر LED للطاقة، وزرين ضغط (USER و RESET).
    دعم بيئات التطوير المتكاملة (IDEs): مدعومة بمجموعة واسعة من بيئات التطوير، بما في ذلك IAR EWARM وKeil MDK-ARM وmbed وIDEs المستندة إلى GCC/LLVM.



All features

    Common features
        STM32 microcontroller in an LQFP64 or LQFP48 package
        1 user LED shared with ARDUINO®
        1 user and 1 reset push-buttons
        32.768 kHz crystal oscillator
        Board connectors:
            ARDUINO® Uno V3 expansion connector
            ST morpho extension pin headers for full access to all STM32 I/Os
        Flexible power-supply options: ST-LINK USB VBUS or external sources
        Comprehensive free software libraries and examples available with the STM32Cube MCU Package
        Support of a wide choice of Integrated Development Environments (IDEs) including IAR Embedded Workbench®, MDK-ARM, and STM32CubeIDE
    Features specific to some of the boards (refer to the ordering information section of the data brief for details)
        Second user LED
        External or internal SMPS to generate Vcore logic supply
        24 MHz or 48 MHz HSE
        User USB Device full speed, or USB SNK/UFP full speed
        Cryptography
        CAN FD transceiver
        Board connectors:
            External SMPS experimentation dedicated connector
            USB Type-C®, Micro-B, or Mini-B connector for the ST-LINK
            USB Type-C® user connector
            MIPI® debug connector
            CAN FD header
        On-board ST-LINK (STLINK/V2-1, STLINK-V3E, STLINK-V2EC, or STLINK-V3EC) debugger/programmer with USB re-enumeration capability: mass storage, Virtual COM port, and debug port
