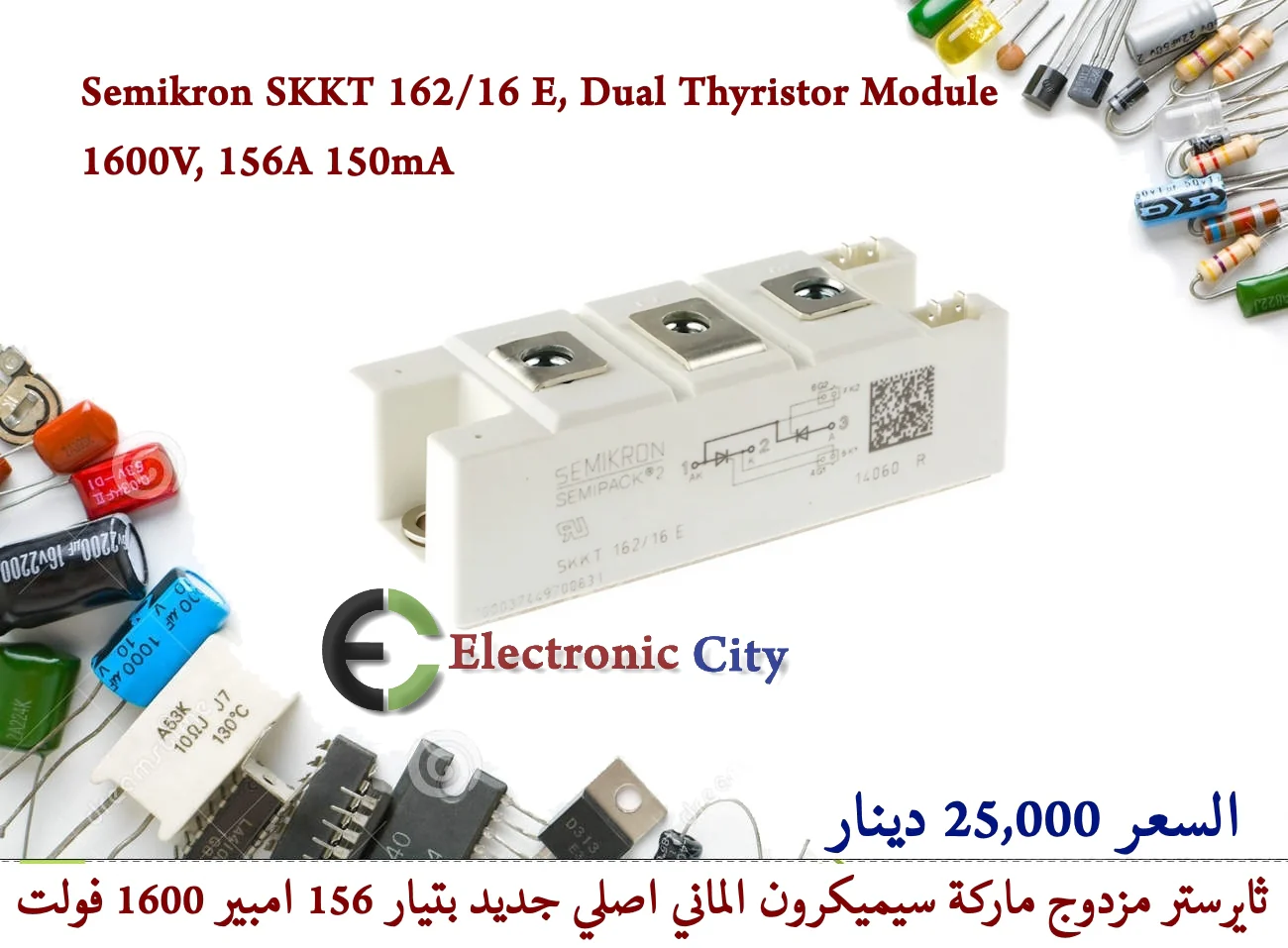

Semikron SKKT 162 16 E, Dual Thyristor Module 1600V, 156A 150mA (New 662514)

Semikron SKKT 162 16 E, Dual Thyristor Module 1600V, 156A 150mA



Semikron SKKT 162/16 E هي وحدة "ثايرستور مزدوج" (Dual Thyristor) مصممة للتحكم في الأحمال الكهربائية الكبيرة، وتتميز بوجود ثايرستورين متصلين على التوالي (Series Connected) داخل هيكل واحد.

المواصفات الفنية الأساسية:

• الجهد الأقصى : يتحمل حتى 1600 فولت (مناسب لشبكات الـ 400 فولت والـ 690 فولت).
• التيار المستمر : يصل إلى 156 أمبير (عند درجة حرارة هيكل
• تيار التقدح (Gate Trigger Current -
• ): يحتاج إلى 150 مللي أمبير لتفعيل الثايرستور (القدح).
• التيار اللحظي (Surge -
•
• ): يتحمل نبضات تيار تصل إلى 5400 أمبير.
• درجة حرارة التشغيل: تصل إلى 125 درجة مئوية.

المميزات التقنية:

• نقل حرارة عالي: يعتمد على قاعدة معدنية معزولة (Insolated metal baseplate) لسهولة التركيب على المبردات (Heatsinks).
• وصلات صلبة: يتميز بنقاط اتصال لولبية (Screw terminals) لضمان ثبات الكابلات تحت التيارات العالية.
• تكنولوجيا SEMIPACK: مشهور عالمياً بمتانته في التطبيقات التي تتطلب دورات تشغيل وإطفاء متكررة.

التطبيقات المشتركة:

1. التحكم في المحركات (Motor Control): لدوائر البدء الناعم (Soft Starters) والتحكم في السرعة (AC Motor Control).
2. أجهزة التدفئة: التحكم الدقيق في السخانات الصناعية (Industrial Heating).
3. تبديل الأحمال الثقيلة: يستخدم كمفتاح إلكتروني (Static Switch) بدلاً من الملامسات الميكانيكية (Contactors) لتجنب الشرارة الكهربائية.
4. منظمات الجهد: في دوائر تحويل التيار (Rectifiers) المحكومة.

ملاحظة هامة: عند استبدال هذه القطعة، تأكد من وضع المعجون الحراري (Thermal Paste) بشكل صحيح وربط البراغي بالعزم (Torque) المحدد لتجنب الاحتراق الناتج عن ضعف التبريد.
