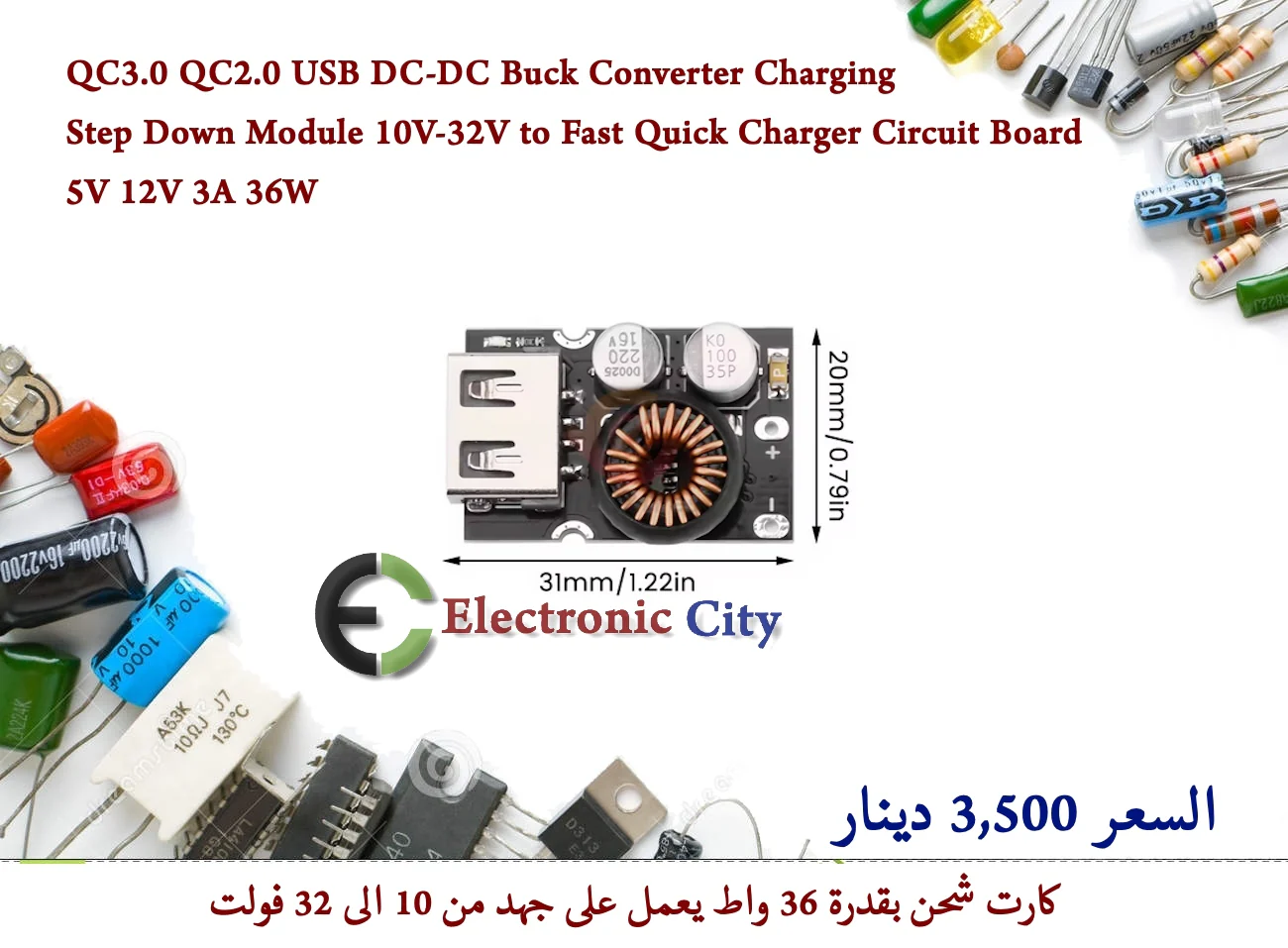

QC3.0 QC2.0 USB DC-DC Buck Converter Charging Step Down Module 10V-32V to Fast Quick Charger Circuit Board 5V 12V 3A 36W #F4 GACA0016-001

QC3.0 QC2.0 USB DC-DC Buck Converter Charging Step Down Module 10V-32V to Fast Quick Charger Circuit Board 5V 12V 3A 36W



حدة شحن سريع (Fast Charging Module) ذكية جداً، وظيفتها الأساسية هي تحويل جهد البطارية (مثل بطارية السيارة 12 فولت أو 24 فولت) إلى مخرج USB يدعم بروتوكولات الشحن السريع للهواتف الحديثة.



المواصفات التقنية:

• جهد الدخل (Input): من 10 فولت إلى 32 فولت مستمر (DC).
• جهد الخارج (Output): يبدأ بـ 5 فولت تلقائياً، ويتغير ما بين (3V إلى 12V) بناءً على طلب الهاتف.
• قوة الشحن: تصل إلى 24 واط أو 36 واط (حسب النسخة)، وتدعم تيارات مختلفة مثل:
  • 5V / 3.4A
  • 9V / 2.5A
  • 12V / 2A
• كفاءة التحويل: عالية جداً (90% إلى 97%)، مما يعني أنها لا تسخن بسرعة.



بروتوكولات الشحن السريع المدعومة:

تتميز هذه اللوحة بدعم أغلب معايير الشحن العالمية:

• Qualcomm: QC 2.0 و QC 3.0.
• Huawei: بروتوكولات FCP و SCP.
• Samsung: بروتوكول AFC.
• Apple: دعم شحن أجهزة الآيفون والآيباد.
• بروتوكولات أخرى: BC1.2 و MTK PE+1.1/PE+2.0.



مميزات الحماية:

تتضمن اللوحة دوائر حماية مدمجة لضمان سلامة هاتفك:

1. حماية ضد عكس الأقطاب: لن تتعطل اللوحة إذا عكسْتَ توصيل الموجب والسالب في الدخل.
2. حماية من الجهد الزائد (Overvoltage): لحماية المكونات من الارتفاع المفاجئ في الكهرباء.
3. حماية من قصر الدائرة (Short Circuit): تفصل الدائرة تلقائياً عند حدوث تلامس خاطئ.
4. حماية حرارية: تتوقف عن العمل إذا ارتفعت حرارتها بشكل مفرط.



أين تُستخدم؟

• في السيارات: لتعديل ولاعة السيارة أو إضافة مخارج USB سريعة إضافية.
• الطاقة الشمسية: لتوصيلها مباشرة ببطاريات أنظمة الطاقة الشمسية لشحن الهواتف.
• المشاريع اليدوية (DIY): لصناعة "Power Bank" قوي أو محطة شحن منزلية باستخدام محول تيار قديم.
