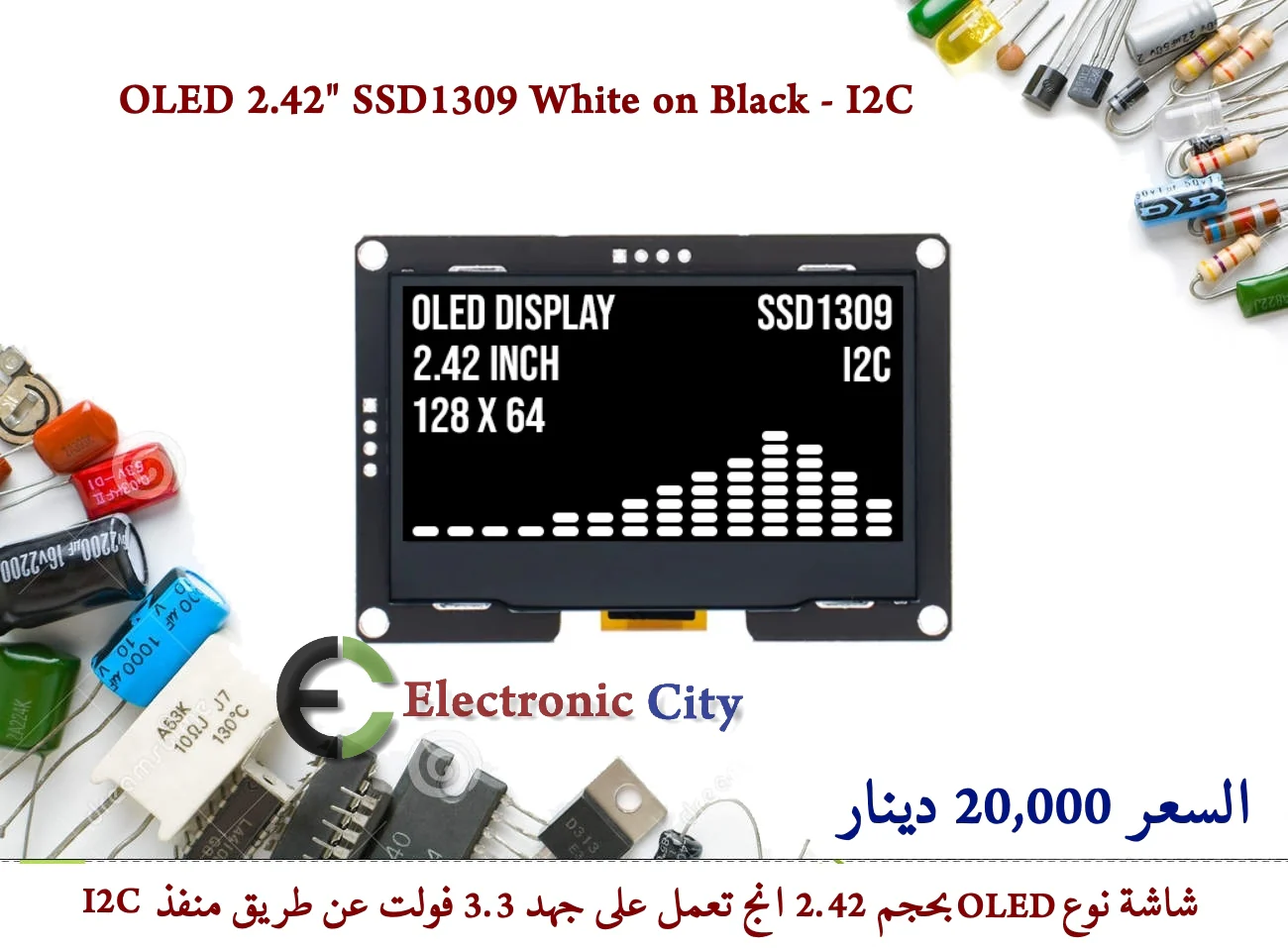

OLED 2.42 Inch SSD1309 White on Black - I2C 011012

OLED 2.42 Inch SSD1309 White on Black - I2C





شاشة الـ OLED بمقاس 2.42 بوصة ومعالج SSD1309 هي خيار ممتاز للمشاريع التي تتطلب وضوحاً عالياً ومساحة عرض أكبر من الشاشات التقليدية الصغيرة.



المواصفات التقنية الأساسية:

• نوع الشاشة: OLED (إضاءة ذاتية، لا تحتاج لإضاءة خلفية).
• الدقة: 128 × 64 بكسل.
• المتحكم (Driver): SSD1309 (متوافق بشكل كبير مع مكتبات SSD1306).
• الألوان: نص أبيض على خلفية سوداء (تباين عالٍ جداً).
• واجهة الاتصال: I2C (تحتاج سلكين فقط للبيانات: SDA و SCL).
• جهد التشغيل: 3.3 فولت إلى 5 فولت (غالباً ما تعمل بشكل أفضل على 3.3V).

مميزات هذا الموديل:

1. الحجم: أكبر بمرتين تقريباً من شاشات الـ 0.96 بوصة المنتشرة، مما يجعل القراءة أسهل.
2. زاوية الرؤية: واسعة جداً تصل إلى أكثر من 160 درجة.
3. استهلاك الطاقة: منخفض جداً لأن البكسلات السوداء تكون "مطفأة" تماماً.

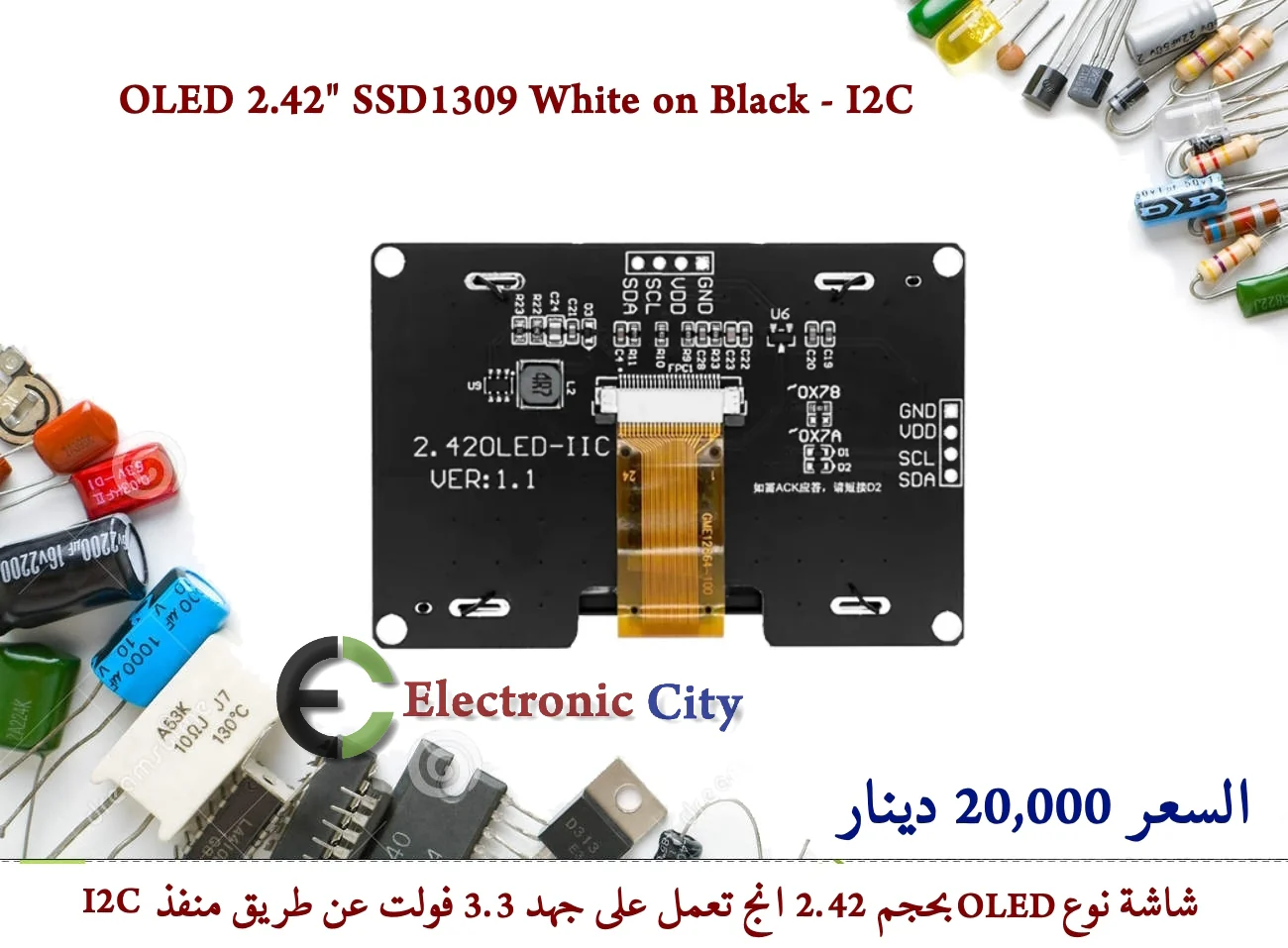

توصيل الأرجل (I2C Pinout):

• GND: الأرضي.
• VCC: الطاقة (3.3V - 5V).
• SCL: خط الساعة (Serial Clock).
• SDA: خط البيانات (Serial Data).
• RES (أحياناً): خط إعادة الضبط (Reset)، ويحتاج للربط بـ Pin في الأردوينو أو المصدر الموجب.



برمجياً (Arduino):

يمكنك تشغيلها بسهولة باستخدام مكتبة U8g2 (وهي الأفضل لهذا الحجم) أو مكتبة Adafruit SSD1306. عند تعريف الشاشة في الكود، تأكد من اختيار تعريف SSD1309_128X64.
