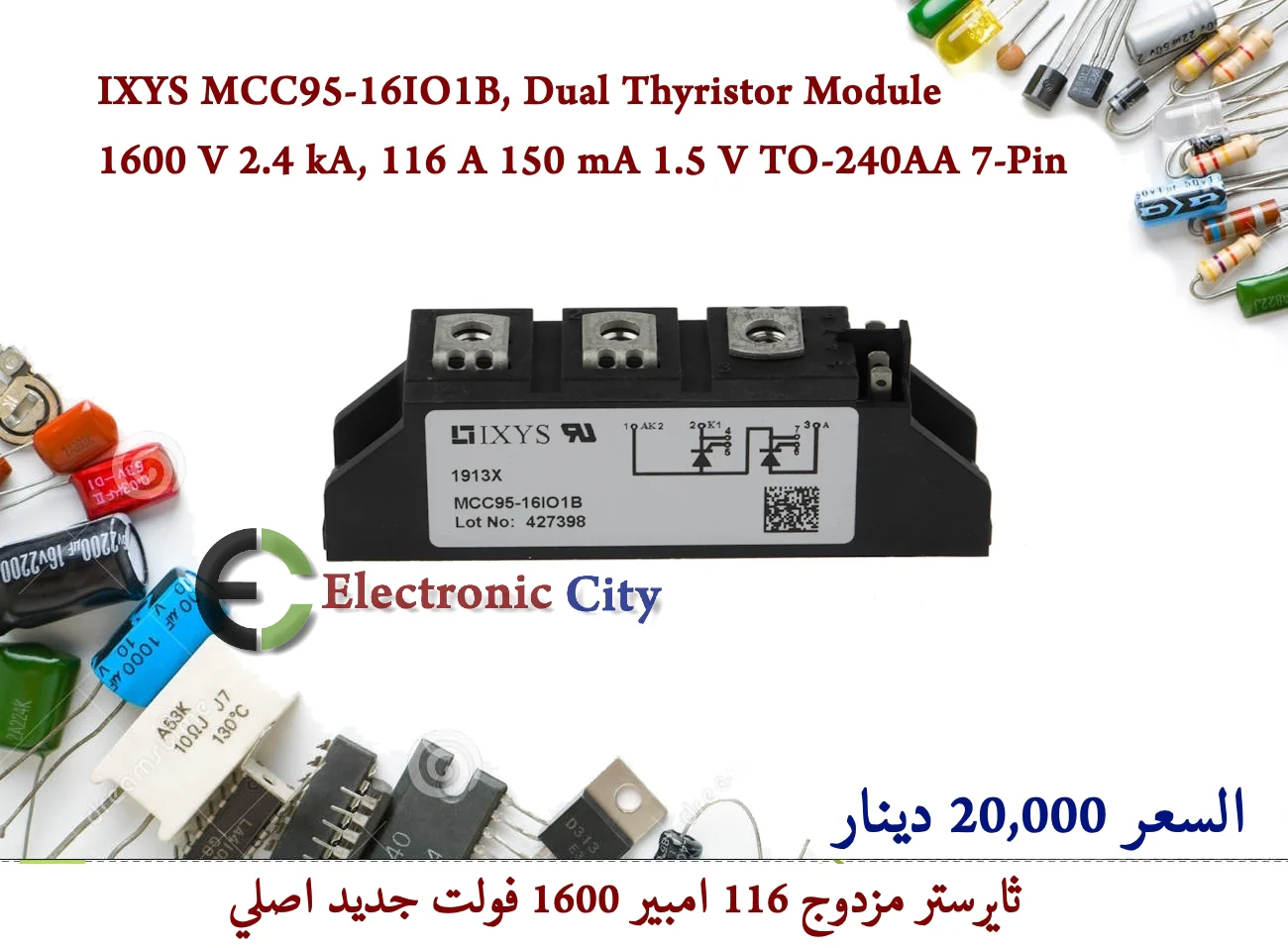

IXYS MCC95-16IO1B, Dual Thyristor Module 1600 V 2.4 kA, 116 A 150 mA 1.5 V TO-240AA 7-Pin (New 662518)

IXYS MCC95-16IO1B, Dual Thyristor Module 1600 V 2.4 kA, 116 A 150 mA 1.5 V TO-240AA 7-Pin (







تُعتبر وحدة IXYS MCC95-16IO1B وحدة "ثايرستور مزدوج" (Dual Thyristor) عالية الكفاءة، وهي مصممة للعمل في دوائر التحكم في القدرة التي تتطلب تبديلاً دقيقاً وموثوقاً. تأتي في هيكل TO-240AA القياسي، مما يجعلها سهلة التركيب والاستبدال.

المواصفات الفنية الرئيسية:

• نوع الوحدة: ثايرستور مزدوج (Two Thyristors) متصلين على التوالي (Phase Leg).
• الجهد الأقصى : يتحمل حتى 1600 فولت.
• التيار المستمر : يصل إلى 116 أمبير (عند درجة حرارة هيكل
• تيار التقدح : يحتاج إلى نبضة تيار قدرها 150 مللي أمبير.
• جهد التقدح : يتطلب 1.5 فولت لتفعيل البوابة (Gate).
• تيار النبضة المفاجئة : يتحمل تياراً لحظياً يصل إلى 2.4 كيلو أمبير (2400 أمبير) لمدة 10 مللي ثانية.
• عدد الأطراف: 7 دبابيس (7-Pin) تتضمن أطراف القدرة وأطراف التحكم (Gate/Cathode).

المميزات التقنية:

• عزل كهربائي ممتاز: قاعدة الوحدة معزولة حرارياً وكهربائياً (Isolation Voltage حتى 3600 فولت)، مما يسمح بتركيبها مباشرة على المبرد المعدني.
• تقنية الرقاقة المسطحة (Planar Passivated): تضمن استقرار الجهد والتيار على المدى الطويل وتقليل التسرب الكهربائي.
• تحمل حراري عالٍ: مصممة للعمل بكفاءة حتى درجة حرارة وصلة (
•
• ) تصل إلى 125 درجة مئوية.

التطبيقات الشائعة:

1. التحكم في المحركات: دوائر البدء الناعم (Soft Starters) ومحركات التيار المستمر.
2. تحويل الطاقة (AC/DC Converters): في وحدات التغذية الكهربائية المنظمة.
3. التحكم في الإضاءة والتدفئة: منظمات الجهد للأفران الصناعية وأنظمة الإنارة الكبيرة.
4. المفاتيح الساكنة (Static Switches): للتبديل السريع دون تآكل ميكانيكي.

نصيحة للمهندسين:

عند استخدام موديل MCC95، تأكد من إحكام ربط البراغي حسب عزم الدوران (Torque) الموصى به في ورقة البيانات (Data Sheet) لضمان أفضل انتقال للحرارة ومنع حدوث شرارة كهربائية عند الأطراف.
