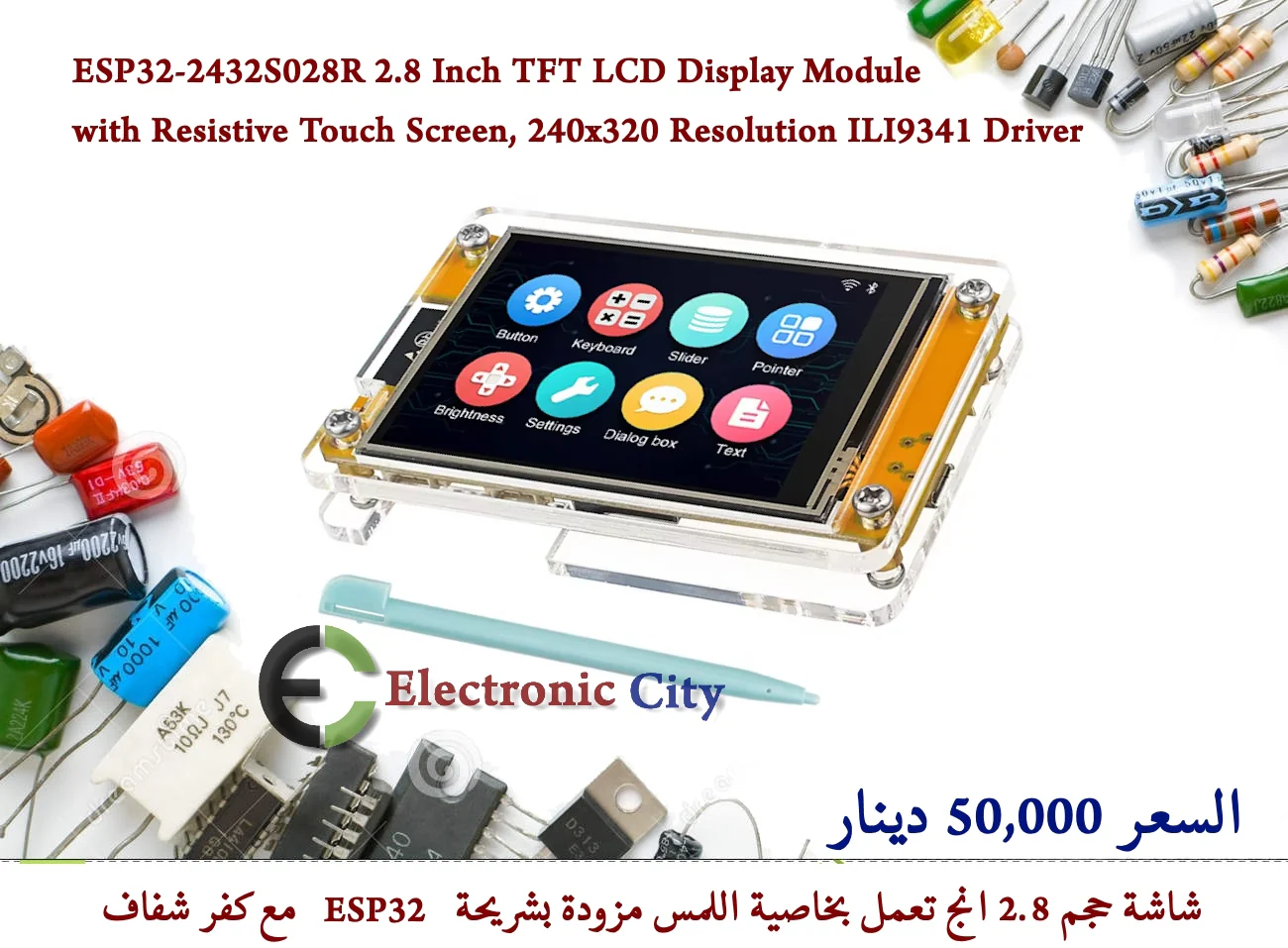

ESP32-2432S028R 2.8 Inch TFT LCD Display Module with Resistive Touch Screen, 240x320 Resolution ILI9341 Driver #S5 012768

ESP32-2432S028R 2.8 Inch TFT LCD Display Module with Resistive Touch Screen, 240x320 Resolution ILI9341 Driver



تُعرف هذه اللوحة في مجتمع الإلكترونيات باسم "Cheap Yellow Display" (CYD)، وهي لوحة تطوير متكاملة وقوية جداً تجمع بين شريحة ESP32 وشاشة ملونة تعمل باللمس، مما يجعلها مثالية لمشاريع "البيت الذكي" أو واجهات التحكم.





المواصفات التقنية الأساسية

• المتحكم (MCU): شريحة ESP32-D0WDQ6 ثنائية النواة، تدعم WiFi و Bluetooth.
• الشاشة: مقاس 2.8 إنش من نوع TFT وبدقة 240×320 بكسل.
• المشغل (Driver): تستخدم مشغل الشاشة الشهير ILI9341.
• اللمس: شاشة تعمل باللمس المقاوم (Resistive Touch) مع مشغل XPT2046.
• الذاكرة: تحتوي على 4MB Flash لتخزين الأكواد والرسومات.



المنافذ والإضافات المدمجة

تتميز هذه اللوحة بأنها "كل شيء في واحد"، حيث تحتوي على:

1. منفذ بطاقة Micro SD: لتخزين الصور أو تسجيل البيانات (Data Logging).
2. منفذ USB (Type-C أو Micro): لبرمجة اللوحة وتزويدها بالطاقة.
3. إضاءة RGB LED: مدمجة في الخلف لإظهار التنبيهات بالألوان.
4. مستشعر ضوء (LDR): لضبط سطوع الشاشة تلقائياً حسب إضاءة الغرفة.
5. منافذ توسعة (Extended IO): منافذ من نوع (JST 1.25mm) لتوصيل حساسات خارجية.

لماذا يفضلها المطورون؟

• السعر مقابل الأداء: توفر شاشة ومعالج واتصال لاسلكي بسعر منخفض جداً
• دعم المكتبات: مدعومة بالكامل من مكتبة LVGL (لتصميم واجهات احترافية) ومكتبة TFT_eSPI.
• سهولة البرمجة: يمكن برمجتها عبر Arduino IDE أو MicroPython أو Espressif IDF.



ملاحظة هامة عند البرمجة:

بسبب كثرة المكونات المدمجة، يتم مشاركة دبابيس (Pins) الـ SPI بين الشاشة واللمس وبطاقة الذاكرة. يجب عليك ضبط إعدادات الـ User_Setup.h في مكتبة TFT_eSPI بدقة لضمان عمل الشاشة بشكل صحيح.
